你还在用PPT熬夜画结构方程模型图？AI一键生成矢量图的时代来了！

痛点：传统绘图方式太折磨人

• PPT/Illustrator手绘党：

• 箭头对不齐？连线歪七扭八？• 修改一个变量位置，全图重画？• 投稿前导师说「图表不够美观」直接崩溃！

• R语言默认出图党：

• 路径系数和R²像乱码堆砌• 潜变量框长得像Excel表格• 导师摇头："这图能上期刊？"

• TikZ代码党：

• 调一个箭头角度=重写30行代码• 想旋转布局？等于重构整个文档

革命性解决方案：AI+Drawio黄金组合

✨ 三步搞定发表级图表：

1. 把模型结果扔给AI → 2. 生成可编辑的drawio文件 → 3. 导出矢量图

为什么AI生成颠覆了学术制图？

复杂模型可视化对比

维度	传统手绘	AI生成
变量数量	3-4个（再多就乱）	10+个（依然清晰）
路径复杂度	简单线性	多级中介+调节
布局耗时	2-4小时	30秒
修改难度	推倒重来	一键调整
美观度	业余水平	期刊标准
可重复性	凭记忆	零误差

真实案例：

• 第1稿：PPT手绘简单模型 → "图表过于简化"• 第2稿：R语言默认输出 → "视觉效果不专业"• 第3稿：AI生成复杂模型 → "图表清晰展示复杂机制"

结构方程模型有哪些特征？

✅ 信息密度高：一图展示完整理论模型
✅ 视觉层次分明：不同元素用颜色/形状区分
✅ 路径关系清晰：避免线条交叉重叠
✅ 统计信息完整：系数、R²、显著性标注
✅ 格式规范：矢量格式，符合期刊要求
我的血泪进化史

❌ 阶段1：R默认出图
→ 本人吐槽像"简陋到不忍看"

❌ 阶段2：GGraph强行美化
→ 布局时潜变量不方便调节位置，tk模式拖动不能对齐不如默认，修改费劲。

❌ 阶段3：Illustrator精修
→ 精修发现矢量元素莫名组合，线和箭头分开，不能随意拖拽，不然上钢笔工具贝赛尔曲线重绘，改改参数重新运行又得重来一次。

✅ 终极方案：
用AI解析模型结果 → 自动生成带路径系数/R²/潜变量的drawio图→ 5分钟微调完工！现在有一个GitHub项目就是Next-ai-drawio。可以试试。
实战演示：复杂SEM模型秒变出版级图表

传统方式 vs AI生成的天壤之别

🔥 传统痛点：

• 手动布局10个变量位置 = 暴走2小时• 调整15条路径系数对齐 = 撕图重画3次• 添加测量指标 = 画面乱成一锅粥• "路径太挤" = 彻夜修改到天亮

✨ AI生成优势：

• 1分钟生成5个潜变量 + 20条路径的复杂模型• 自动优化布局 + 智能分配颜色• 包含中介、调节、测量指标的多层次结构• 一键导出期刊级矢量图

模型复杂度对比

传统简单模型（3个变量）：
工作压力 → 情绪耗竭 → 职业倦怠

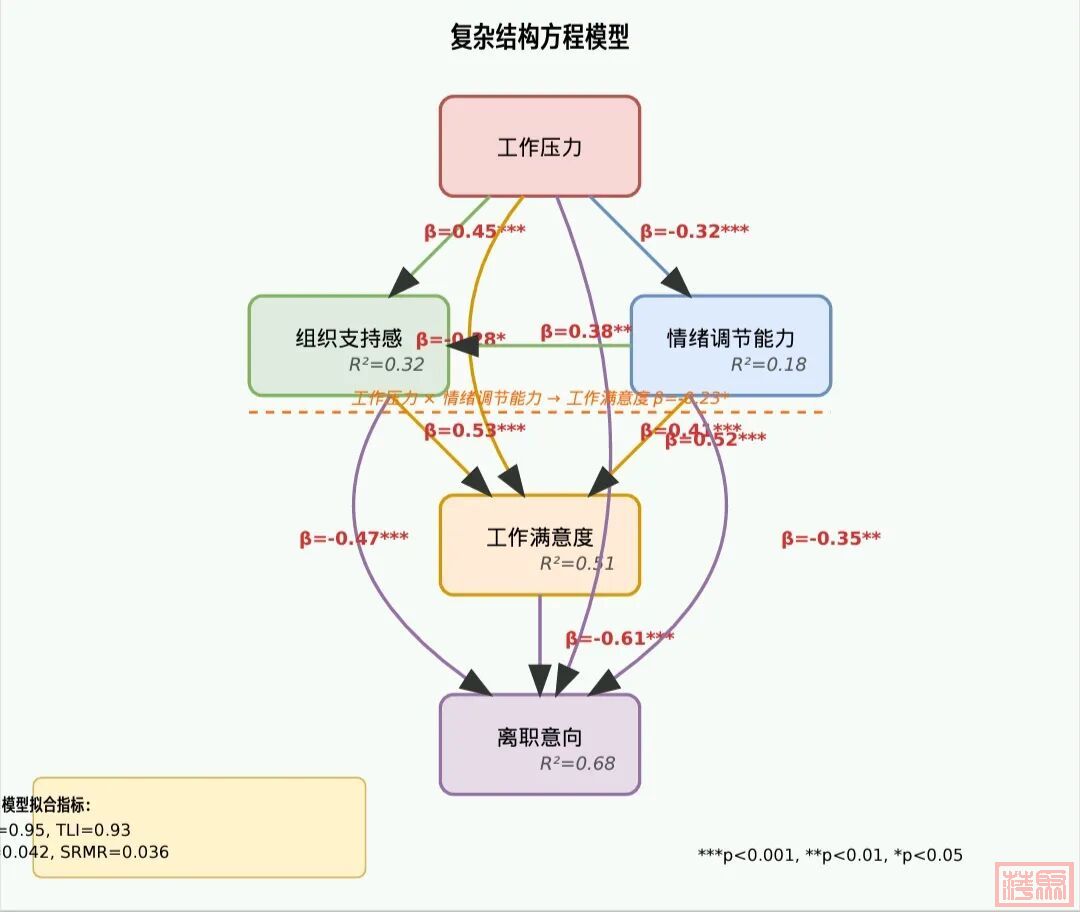

AI生成复杂模型（5潜变量+多路径）：
                    情绪调节能力
工作压力 ────────→ ────────→ 工作满意度 ────────→ 离职意向
     │               │            │             │
     ↓               ↓            ↓             ↓
组织支持感 ────────→ ────────→ ────────→ 具体实现步骤

第一步：复杂模型数据准备
# 5个潜变量 + 20条路径 + 调节效应
complex_model <-list(
  latent_vars =c("工作压力","情绪调节能力","组织支持感",
                 "工作满意度","离职意向"),
  path_coef = matrix(c(
    0.00,-0.32,0.45,-0.28,0.52,# 多级路径
    0.38,0.41,-0.35,              # 中介效应
    0.53,-0.47,                     # 跨层影响
    -0.61                            # 最终路径
), nrow =5),
  moderation =list(          # 调节效应
    predictor ="工作压力",
    moderator ="情绪调节能力",
    outcome ="工作满意度",
    interaction_coef =-0.23
)
)
第二步：AI自动生成drawio代码

• 智能布局算法：自动分配变量位置• 颜色编码系统：不同层级用不同颜色• 路径优化：避免线条交叉重叠• 标签管理：系数位置自动调整

第三步：一键生成专业图表
✅ 潜变量：圆角矩形 + 渐变色彩
✅ 测量指标：椭圆形 + 细线条连接
✅ 路径系数：箭头粗细表示效应强度
✅ 调节效应：虚线 + 交互项标注
✅ 模型拟合：专业格式呈现
第四步：智能美化功能

• 自动调色：色盲友好配色方案• 字体优化：期刊标准字体大小• 布局平衡：视觉重心自动居中• 导出优化：PDF/SVG双格式支持

彩蛋：批量生产秘籍

让AI生成三套皮肤：

1. 极简学术风：黑白灰+期刊标准字体2. 演讲炸场风：渐变色+粗箭头3. 导师快乐风：仿SPSS经典配色

xml格式就是格式化的文本格式，特别适合AI生成，这里只是部分。
<mxfile>  <diagram name="复杂SEM模型">    <mxGraphModel dx="1426" dy="794" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="1" pageScale="1" pageWidth="827" pageHeight="1169" math="0" shadow="0">      <root>        <mxCell id="0" />        <mxCell id="1" parent="0" />                <!-- 第一层：外生变量 -->        <mxCell id="work_stress" value="工作压力" style="rounded=1;whiteSpace=wrap;fontSize=14;fontStyle=1;fillColor=#f8cecc;strokeColor=#b85450;strokeWidth=3;shadow=1;" vertex="1" parent="1">          <mxGeometry x="80" y="40" width="120" height="60" />        </mxCell>                   <!-- 显著性说明 -->        <mxCell id="legend" value="显著性水平：***p<0.001, **p<0.01, *p<0.05" style="text;html=1;align=center;verticalAlign=middle;resizable=0;points=[];fontSize=10;fontStyle=2;" vertex="1" parent="1">          <mxGeometry x="450" y="400" width="200" height="20" />        </mxCell>      </root>    </mxGraphModel>  </diagram></mxfile>


保存为drawio文件，本地使用drawio打开或者使用在线版或者使用vscode插件。认准https://www.drawio.com遇到错误或者不美观、不满意就指挥AI修改。最后的精修就看自己了，都是可拖动可修改的元素。
